アクセサリー
※写真は装着イメージです。
シートとシートカバーの間に入れて張るだけの簡単装着。
最大６席分、１２シートをコントロール。
各席の温度・タイマーを独自に設定可能。
※写真の色は、モニターによっては実際の色と異なって見えることがあります。
特徴
主な特徴と機能面
- シートヒーターは背面と座面のシートカバーに張るだけ簡単装着！
- ※クラッツィオシートカバーだけでなく、他メーカーのシートカバーにも装着可能です。
（一部、仕様及び使用素材などにより装着できないシートカバーがあります。） - 電源はシガーソケットに差込むだけ！
- ２席・４席・６席をひとつのボタンで集中操作ができます。
- ７０分の連続作動で自動電源オフ、異常加熱を防ぎます。
- 従来モデルより太い電源ケーブルを使用。電気抵抗を減らし暖まりのパワーとスピードをアップ！(当社比)
安全設計
- 高温設定から１０分過ぎると自動的に中温に変わります。
- ７０分の連続作動で自動電源オフ、低温やけど防止と、
異常加熱防止になります。 - シートヒーター内蔵のヒーターワイヤーは112本の
コンポジットファイバー(合成繊維)を使用しており、25,000回の90度折り曲げテストもクリア。 - 77.8Nの負荷にも耐える材質です。
最大6席分、12シートをコントロール。各席の温度、タイマーを独自に設定可能。

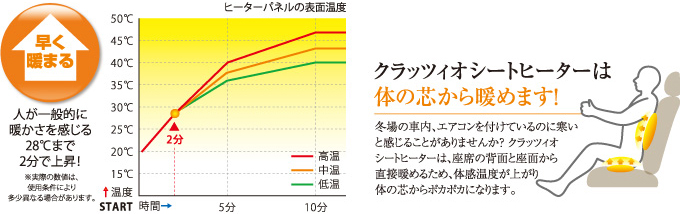

- 3段階の温度設定機能付き。HIGH（46℃±3℃）、MEDIUM（40℃±3℃）、LOW（38℃±3℃）
- 運転席と助手席は他のシートよりも出力が30％高くなっており、他の席よりも早く暖まります。
- 低温やけど防止のため、高温設定後、約10分で自動的に中温設定となります。
- 設定温度の超過を防止するサーモスタット付。
- 70分のタイマー機能付き。自動的に電源が切れます。
- 最大6席分、12シートをコントロール。各席の温度を独自に設定可能。また一括操作ボタンにより、全席をまとめて操作する事が可能。
- 省電力のLEDランプで表示。夜間の操作も安心です。
- 電流オーバー防止機能がついた安全設計。
- 瞬間的な高いパルスの変動にも耐えられる安心設計。
- シートヒーター本体に無鉛素材を使用。環境にも優しい設計。
安全性と使用環境のための高性能な製品設計
- 電流オーバー防止機能がついた安全設計。
- 瞬間的な高いパルスの変動にも耐えられる安心設計。
- シートヒーター本体に無鉛素材を使用。環境にも優しい設計。
規格
| 接続ユニット | 75mm×65mm×25mm |
|---|---|
| コントローラー | 65mm×45mm×11mm |
| 入力電力 / 許容最大電流 | 12～14V / 8～8.5A |
| タイマー設定 | 70分 |
| 製品保管環境温度 | -20～85℃ |
| 製品起動環境温度 | -20～75℃ |
取り付け方法
 |
 |
 |
 |
| （1） シートヒーター本体の位置を座る位置に合わせ、シートヒーター取り付け位置を決めます。 |
（2） シートヒーターの両面テープを図の様に剥がし、先ほど決めた位置にシートヒーターがくるようシートカバーの裏側に貼り付けます ※この時にシートヒーターが折れ曲がらないように注意してください。折れ曲がったまま装着すると、断線しショートする恐れがあります。 |
（3） シートカバーの裏側に、あらかじめ目印を付けておくのがポイントです。 |
（4） シートヒーターの配線をシート裏に出し、接続コードとつなぎます。赤色のカプラーが凹凸になっています。 接続コード1L：助手席用 接続コード1R：運転席用 接続コード2L：2列目左シート用 接続コード2R：2列目右シート用 別売り（オプション） 接続コード3L：3列目左シート用 接続コード3R：3列目右シート用 |
 |
 |
 |
 |
| （5） 接続ユニットに配線をしていきます。写真のように左から、1L・1R・2L・2R・3L・3Rとなっていますので接続コードの表記に合わせて接続してください。 （各部名称はP6～P7をご覧ください）  USBソケット 電源用ソケット 接続コード用ソケット |
（6） シガーライターソケットに12V専用コンセントを差し込みます。 |
（7） 付属の両面テープで専用ホルダーをセンターコントローラーが操作し易い位置に設置します。 |
（8） 配線をフロアーマットの下などに隠す場合は、配線保護コードで接続コードを保護してください。 |
操作内容
- （1）設定（各席を個別に設定）
-
暖めたい席の番号スイッチを押します。
1度押すと高温（赤色LEDが点灯）、再度押すと中温（オレンジ色LEDが点灯）
次に→低温（緑色LEDが点灯）→OFF（オフ）と順番に切り替わります。 - （2）クイック設定（全席を同一に設定）
-
コントローラー上部にある［2席 4席 6席］ボタンで、
2席（1列目シート）、
4席（1列目・2列目シート）
6席（1列目・2列目・3列目シート）を一度に暖めることが出来ます。
- ※シートヒーター本体の電源が切れた場合は、再度各ヒーターの設定が必要となります。
- ※車のエンジンをかけシートヒーターの設定を行わない場合、シートヒーターは自動でOFFの状態になります。

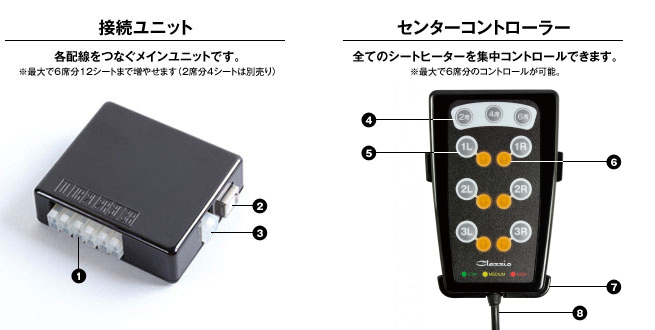

コントローラーの操作
最大で6座席分のシートヒーターをひとつのコントローラーで簡単に操作。
- （1）設定（各席を個別に設定）
- ヒーター配線に表示している座席番号の各コネクターを接続ユニットの対応する表示のところにつなぎます。
- （2）USBコントローラー用ソケット
- センターコントローラーの配線を接続します。
- （3）電源用ソケット（12Vシガーソケット）
- 電源は、車側の12V専用シガーソケットに差し込みます。
- （4）座席一括選択スイッチ
- 2席〜6席までをそれぞれ一括選択できます。使用頻度の高い運転席、助手席の2席は他の席より出力30％アップで早く暖まります。
- （5）座席選択スイッチ
- 1列から3列までのそれぞれの席を最大6席まで選択、コントロールできます。
- （6）座席表示LED
-
3色のLEDで設定温度を表示。夜間での操作も安心です。
● 低温（LOW）→ ● 中温（MEDIUM）→ ● 高温（HIGH）
※高温設定から10分過ぎると自動的に中温に変わります。
※70分の連続作動で自動的に電源オフとなります。 - （7）センターコントローラー専用ホルダー
-
付属の両面テープで車内のお好みの場所に取付けしていただけます。
センターコントローラーは、ホルダーから上にスライドして取り外します。
- （8）USBコネクター
- センターコントローラーと接続ユニットをつなく配線です。
トラブルシューティング
| 問題点 | 検査方法 |
|---|---|
| ◎ 症状：電源の問題 | |
| コントローラーのランプが点灯しない場合。 | 車から電源が供給されていますか？ |
| シガーソケットのヒューズが切れていませんか？ | |
| シガーソケットと接続ユニットの配線が適切に取り付けられていますか？ また接続ユニットの内部が赤点灯（通常起動）していますか？ |
|
| コントローラーで、各スイッチの設定ができない場合。 | 接続ユニットとコントローラーの配線が適切に取り付けられていますか？ |
| ■接続ユニットの内部が赤点灯をしていない場合は、接続ユニットの故障の可能性があります。 ■接続ユニットの内部が赤点灯をしている場合は、コントローラーの故障の可能性があります。 |
|
| ◎ 症状：座席が暖かくならない | |
| コントローラーの各LEDランプの点灯が正常な場合。 | 座席側の配線と接続ユニット側の配線が抜けていませんか？ |
| 座席側の配線が接続ユニットの各コネクターに適切に取り付けられていますか？ | |
| シートヒーターの配線が途中で破損していませんか？ シートヒーター本体が破損していませんか？ |
|
| ■シートヒーター及び配線の不具合の可能性があります。 | |
| コントローラーの各LEDランプが点灯しない場合。 | 接続ユニットとコントローラーとの配線が適切に取り付けられていますか？ |
| ■接続ユニットとコントローラーの不具合の可能性があります。 | |
